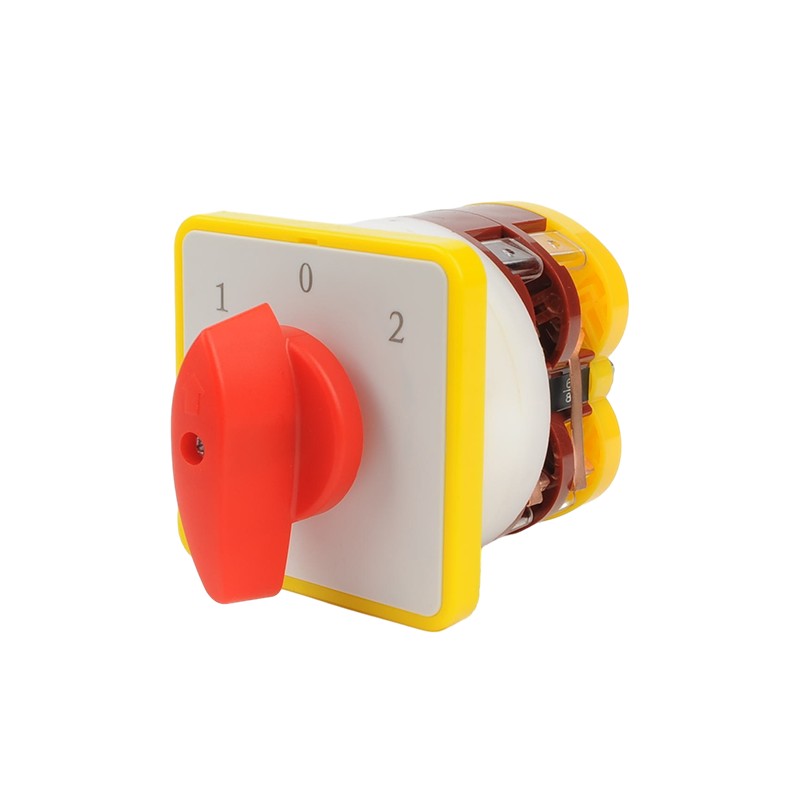

LW5 সিরিজ ইউনিভার্সাল চেঞ্জওভার সুইচগুলির বিস্তৃত ভূমিকা

LW5 সিরিজ ইউনিভার্সালপরিবর্তনগুলি স্যুইচচীনের বৈদ্যুতিক নিয়ন্ত্রণ ক্ষেত্রের সর্বাধিক ব্যবহৃত পরিবর্তনশীল সুইচ পণ্যগুলির মধ্যে একটি। এগুলি ডেলিক্সি, তিয়ানজেং এবং অন্যান্য ব্র্যান্ড সহ অনেক সুপরিচিত বৈদ্যুতিক সংস্থা দ্বারা উত্পাদিত হয়। এই সিরিজের পণ্যগুলির নির্ভরযোগ্য কাঠামো, বিভিন্ন ফাংশন এবং উচ্চ ব্যয়ের পারফরম্যান্স সহ বৈদ্যুতিক নিয়ন্ত্রণ সার্কিট রূপান্তর এবং ছোট পাওয়ার মোটর নিয়ন্ত্রণের জন্য একটি আদর্শ পছন্দ হয়ে উঠেছে। নিম্নলিখিতটি একাধিক মাত্রা যেমন পণ্য ওভারভিউ, প্রযুক্তিগত পরামিতি, মডেল শ্রেণিবিন্যাস এবং অ্যাপ্লিকেশন ক্ষেত্রগুলি থেকে এলডাব্লু 5 সিরিজের একটি বিস্তৃত ভূমিকা রয়েছে।

1। পণ্য ওভারভিউ এবং বেসিক বৈশিষ্ট্যগুলি

LW5 সিরিজ ইউনিভার্সালপরিবর্তনগুলি স্যুইচমাল্টি-পারপাস মাস্টার কন্ট্রোল বৈদ্যুতিক সরঞ্জামগুলি, মূলত এসি 50Hz সহ সার্কিটগুলিতে ব্যবহৃত হয়, 500 ভি পর্যন্ত রেটেড ভোল্টেজ এবং 440 ভি পর্যন্ত ডিসি ভোল্টেজ। বিভিন্ন ব্যবহার অনুসারে, এগুলি দুটি বিভাগে বিভক্ত করা যেতে পারে:

(1) মাস্টার কন্ট্রোল চেঞ্জওভার সুইচগুলি: বৈদ্যুতিক নিয়ন্ত্রণ সার্কিটগুলির রূপান্তর করার জন্য ব্যবহৃত।

(২) মোটর কন্ট্রোল চেঞ্জওভার স্যুইচগুলি: সরাসরি 5.5 কেডব্লু এবং নীচে তিন-পর্যায়ের কাঠবিড়ালি খাঁচা অ্যাসিনক্রোনাস মোটর নিয়ন্ত্রণ করতে পারে।

এই সিরিজের পণ্যগুলি মডুলার ডিজাইন গ্রহণ করে এবং যোগাযোগ সিস্টেম বিভাগগুলির সংখ্যা বিভিন্ন জটিলতার নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণের জন্য 1 থেকে 16 পর্যন্ত নমনীয়ভাবে কনফিগার করা যেতে পারে। অপারেশন মোডটি দুটি প্রকারে বিভক্ত: পজিশনিং টাইপ এবং স্ব-রিসেটিং টাইপ, এবং অ্যাকুয়েটরের উপস্থিতি বল হ্যান্ডেল টাইপ এবং গিঁট প্রকারে উপলব্ধ। সুরক্ষা ফর্মটিতে বিভিন্ন ইনস্টলেশন পরিবেশের প্রয়োজনীয়তা পূরণ করতে ওপেন টাইপ এবং প্রতিরক্ষামূলক প্রকার (আইপি 40) অন্তর্ভুক্ত রয়েছে।

2। মূল প্রযুক্তিগত পরামিতি এবং কর্মক্ষমতা সূচক

(1) বৈদ্যুতিক পরামিতি:

- রেটেড ইনসুলেশন ভোল্টেজ: 500 ভি

- রেটেড ওয়ার্কিং ভোল্টেজ:

এসি: 500 ভি এবং নীচে

ডিসি: 440 ভি এবং নীচে

- প্রচলিত হিটিং কারেন্ট: 16 এ

- মোটর নিয়ন্ত্রণের ক্ষমতা: 5.5 কেডব্লু এবং তিন-ফেজের কাঠবিড়ালি খাঁচা অ্যাসিঙ্ক্রোনাস মোটর

(২) যান্ত্রিক বৈশিষ্ট্য:

- যান্ত্রিক জীবন: 1 মিলিয়নেরও বেশি বার

- বৈদ্যুতিক জীবন: 200,000 এরও বেশি বার

- অপারেটিং ফ্রিকোয়েন্সি:

* অন্তর্বর্তী চক্র কার্যনির্বাহী সিস্টেম: 300 বার/ঘন্টা

* আট ঘন্টা ওয়ার্কিং সিস্টেম

(3) কাঠামোগত পরামিতি:

- যোগাযোগ সিস্টেম বিভাগের সংখ্যা: 1-16 বিভাগ

- প্রতি বিভাগে যোগাযোগের সংখ্যা: ডাবল ব্রেক যোগাযোগ গ্রুপ

- ইনস্টলেশন পদ্ধতি: প্যানেল ইনস্টলেশন

- মাত্রা: বিভাগ এবং অপারেশন মোডের সংখ্যা অনুসারে পরিবর্তিত হয়

3। পণ্য মডেল বিশ্লেষণ এবং শ্রেণিবিন্যাস

LW5 সিরিজের মডেল নামকরণের নিয়মগুলিতে সমৃদ্ধ তথ্য রয়েছে। উদাহরণ হিসাবে LW5-16/5.5n3 নিন:

- LW5: পণ্য সিরিজ

- 16: প্রচলিত তাপীয় বর্তমান 16 এ

- 5.5N: 5.5 কেডব্লিউ মোটর এবং রিভারসিবল রূপান্তর (এন) নিয়ন্ত্রণ করতে পারে

- 3: 3-বিভাগের যোগাযোগ

বিভিন্ন শ্রেণিবিন্যাস পদ্ধতি অনুসারে, LW5 সিরিজটি বিভক্ত করা যেতে পারে:

(1) উদ্দেশ্য অনুযায়ী:

- মাস্টার নিয়ন্ত্রণ (Q1, Q2 এর মতো কোড)

-মোটর নিয়ন্ত্রণ (এন-রিভার্সিবল রূপান্তর, এস-দ্বৈত গতি, এসএন-দ্বৈত গতি রিভার্সিবল ইত্যাদি)

(২) অপারেশন মোড অনুযায়ী:

- পজিশনিং টাইপ (হ্যান্ডেল অপারেটিং পজিশনে থাকে)

- স্ব-পুনরায় নির্ধারণের ধরণ (হ্যান্ডেলটি স্বয়ংক্রিয়ভাবে মূল অবস্থানে ফিরে আসে)

(3) অ্যাকুয়েটরের উপস্থিতি অনুসারে:

- বল হ্যান্ডেল টাইপ

- গিঁট টাইপ

(4) সুরক্ষা ফর্ম অনুযায়ী:

- ওপেন টাইপ

- প্রতিরক্ষামূলক প্রকার (আইপি 40)

4। সাধারণ অ্যাপ্লিকেশন অঞ্চল

LW5 সিরিজ ইউনিভার্সাল চেঞ্জওভার সুইচটি নমনীয় এবং নির্ভরযোগ্য বৈশিষ্ট্যের কারণে নিম্নলিখিত ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়:

(1) শিল্প নিয়ন্ত্রণ ক্ষেত্র:

- বৈদ্যুতিক নিয়ন্ত্রণ সার্কিটের রূপান্তর

- ছোট পাওয়ার মোটরগুলির সরাসরি নিয়ন্ত্রণ (শুরু, স্টপ, বিপরীত রূপান্তর, গতি পরিবর্তন ইত্যাদি)

- মেশিন সরঞ্জাম নিয়ন্ত্রণ সার্কিট

- পরীক্ষার সরঞ্জাম স্যুইচ

(২) পাওয়ার সিস্টেম ক্ষেত্র:

- বিদ্যুৎ বিতরণ সরঞ্জামের রিমোট কন্ট্রোল সুইচ

- বৈদ্যুতিক পরিমাপ যন্ত্রগুলির পর্যায় পরিমাপ নিয়ন্ত্রণ

- পাওয়ার স্যুইচিং ডিভাইস

(3) বৈদ্যুতিক ক্ষেত্র বিল্ডিং:

- আলোক নিয়ন্ত্রণ ব্যবস্থা

- বায়ুচলাচল সরঞ্জাম নিয়ন্ত্রণ

- লিফট নিয়ন্ত্রণ ব্যবস্থা

5। বিশেষ মডেল এবং ডেরাইভেটিভ সিরিজ

স্ট্যান্ডার্ড মডেলগুলি ছাড়াও, এলডাব্লু 5 সিরিজটিতে কিছু বিশেষ মডেল এবং ডেরাইভেটিভ সিরিজও অন্তর্ভুক্ত রয়েছে:

(1) বিস্ফোরণ-প্রমাণ LW5:

- বিস্ফোরক গ্যাস পরিবেশ অঞ্চল 1 এবং জোন 2 এর জন্য প্রযোজ্য

- বিস্ফোরণ-প্রুফ চিহ্ন: এক্সডিবিবিটিক 6 জিবি

- সুরক্ষা স্তর: আইপি 65/আইপি 66

- রেটেড কারেন্ট: 10 এ -20 এ

- পেট্রোলিয়াম, রাসায়নিক এবং ফার্মাসিউটিক্যাল শিল্পের মতো বিপজ্জনক জায়গায় ব্যাপকভাবে ব্যবহৃত

(২) প্রতিরক্ষামূলক রিভার্সিবল রূপান্তর সুইচ LW5-16/5.5n3:

- আবাসন সুরক্ষা স্তর আইপি 40

- মোটরগুলির বিপরীত নিয়ন্ত্রণের জন্য বিশেষভাবে ব্যবহৃত হয়

- প্রচলিত বন্ধ হিটিং বর্তমান 16 এ

(3) প্যাডলক ফাংশন সহ মডেল:

- অননুমোদিত অপারেশন প্রতিরোধ করুন

- গুরুত্বপূর্ণ সরঞ্জামগুলির পাওয়ার ম্যানেজমেন্টের জন্য ব্যবহৃত

6। নির্বাচন এবং ইনস্টলেশন গাইড

(1) নির্বাচন পয়েন্ট:

- লোড প্রকার (প্রতিরোধী/ইন্ডাকটিভ) এবং বর্তমান আকার অনুযায়ী রেটেড মানটি নির্বাচন করুন

- নিয়ন্ত্রণ জটিলতা অনুযায়ী যোগাযোগ বিভাগের সংখ্যা নির্বাচন করুন

- অপারেটিং অভ্যাস অনুসারে হ্যান্ডেল প্রকারটি নির্বাচন করুন

- পরিবেশগত পরিস্থিতি অনুযায়ী সুরক্ষা স্তরটি নির্বাচন করুন

(২) ইনস্টলেশন সতর্কতা:

- পণ্যের আকার অনুযায়ী কঠোরভাবে গর্তটি খুলুন

- তারের টার্মিনালগুলি দৃ ly ়ভাবে সংযুক্ত হওয়া উচিত

- আর্দ্র, ধূলিকণা বা ক্ষয়কারী পরিবেশে ব্যবহার করা এড়িয়ে চলুন

- নিয়মিত যোগাযোগের স্থিতি এবং অপারেটিং মেকানিজম নমনীয়তা পরীক্ষা করুন

(3) রক্ষণাবেক্ষণের সুপারিশ:

- যোগাযোগগুলি নিয়মিত পরিষ্কার করুন

- অপারেটিং প্রক্রিয়াটি নমনীয় কিনা তা পরীক্ষা করে দেখুন

- দীর্ঘ সময়ের জন্য ব্যবহৃত হয় না এমন স্যুইচগুলি নিয়মিতভাবে বেশ কয়েকবার পরিচালনা করা উচিত

LW5 সিরিজ ইউনিভার্সালপরিবর্তন স্যুইচএর পরিপক্ক নকশা, নির্ভরযোগ্য পারফরম্যান্স এবং অর্থনৈতিক দামের সাথে ঘরোয়া বৈদ্যুতিক নিয়ন্ত্রণ ক্ষেত্রে একটি ক্লাসিক পণ্য হয়ে উঠেছে। এটি সাধারণ লাইন রূপান্তর বা নিম্ন-শক্তি মোটর নিয়ন্ত্রণ হোক না কেন, এলডাব্লু 5 সিরিজ একটি উপযুক্ত সমাধান সরবরাহ করতে পারে। যুক্তিসঙ্গত নির্বাচন এবং সঠিক ইনস্টলেশন এবং ব্যবহারের মাধ্যমে, এর কার্যকারিতা সুবিধাগুলি বিভিন্ন বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেমের জন্য নির্ভরযোগ্য অপারেশন গ্যারান্টি সরবরাহ করতে সম্পূর্ণরূপে ব্যবহার করা যেতে পারে।
